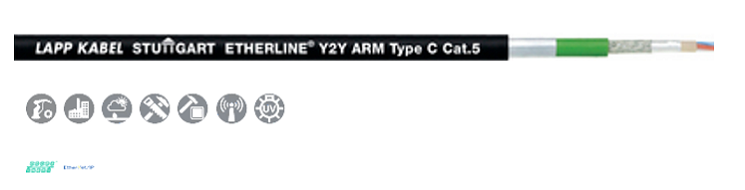

ETHERLINE® Cat.5 ARMシリーズ
用途：イーサネット通信
| 電圧 | 125V 動力用途不可 | |
| 構造 | 構造 | 電線+2重シールド+インナーシース+スチールテープ+アウターシース |
| 絶縁体 | ポリオレフィン | |
| シールド | ホイル+編組シールド(カバー率：85%) | |
| インナーシース | PVC(緑：RAL6018相当) | |
| テープ | スチールテープ | |
| アウターシース | ポリエチレン(黒：RAL9005相当) | |
| 導体 | 裸銅 単芯 22/1AWG | |
| 線心識別 | 白、青、黄、橙 | |
| 曲げ半径 | 固定配線時 | 10D |
| 移動配線時 | 15D | |
| 温度範囲 | 固定配線時 | -40℃～+70℃ |
| 特性インピーダンス | 100Ω | |
| 耐電圧試験 | 線間：2000V/シールド間：2000V | |
| 型番 | 導体サイズ | 導体構成 | 絶縁体外径(mm) | 外径(mm) | 概算重量(kg/km) | 購入 | |
| 構成 | LAPP表記 | ||||||
| 2170496 | 22/1AWG | 2C | 2x2xAWG22/1 | 1.5 | 9.3 | 124 |  |
HITRONIC® FIREシリーズ
用途：センタールースチューブ、GOF 光ファイバー、ネットワーク配線
| 構造 | 構造 | GOFファイバー+ルースチューブ+ケブラー +インナーシース+コルゲートスチール+アウターシース |
| ケブラー | 強化ガラス糸 | |
| インナーシース | LSZHコンパウンド | |
| コルゲートチューブ | スチールテープ | |
| アウターシース | LSZHコンパウンド 色：ダークグレーRAL9005相当 | |
| ファイバー(コート材含) | GOF ファイバー 250μm | |
| 線心識別 | 赤、緑、青、黄、灰、紫、茶、橙、白、桃、黒、ターコイズ | |
| 曲げ半径 | 固定配線時 | 15D |
| 移動配線時 | 20D | |
| 温度範囲 | 固定配線時 | -30℃～+70℃ |
| 引張強度 | 1500N(一時的：2000N) | |
| ハロゲンフリー | IEC60754-1 | |
| 難燃性 | IEC60331-25/IEC60332-1/IEC60332-3-24 | |
| 低発煙性 | IEC61034-1/2 | |
| 型番 | モード種類 | ファイバーコア外径 | ファイバークラッド外径 | ファイバー数 | 外径 (mm) | 概算重量 (kg/km) | 購入 | |
| 27560104 | マルチモード | OM1 | 62.5 | 125 | 4 | 9.6 | 123 |  |
| 27560108 | マルチモード | OM1 | 62.5 | 125 | 8 | 9.6 | 123 | |
| 27560112 | マルチモード | OM1 | 62.5 | 125 | 12 | 9.6 | 123 | |
| 27560124 | マルチモード | OM1 | 62.5 | 125 | 24 | 12.6 | 188 | |
| 27560204 | マルチモード | OM2 | 50 | 125 | 4 | 9.6 | 123 | |
| 27560208 | マルチモード | OM2 | 50 | 125 | 8 | 9.6 | 123 | |
| 27560212 | マルチモード | OM2 | 50 | 125 | 12 | 9.6 | 123 | |
| 27560224 | マルチモード | OM2 | 50 | 125 | 24 | 12.6 | 188 | |
| 27560304 | マルチモード | OM3 | 50 | 125 | 4 | 9.6 | 123 | |
| 27560308 | マルチモード | OM3 | 50 | 125 | 8 | 9.6 | 123 | |
| 27560312 | マルチモード | OM3 | 50 | 125 | 12 | 9.6 | 123 | |
| 27560324 | マルチモード | OM3 | 50 | 125 | 24 | 12.6 | 188 | |
| 27560404 | マルチモード | OM4 | 50 | 125 | 4 | 9.6 | 123 | |
| 27560408 | マルチモード | OM4 | 50 | 125 | 8 | 9.6 | 123 | |
| 27560412 | マルチモード | OM4 | 50 | 125 | 12 | 9.6 | 123 | |
| 27560904 | シングルモード | OS2 | 9 | 125 | 4 | 9.6 | 123 | |
| 27560908 | シングルモード | OS2 | 9 | 125 | 8 | 9.6 | 123 | |
| 27560912 | シングルモード | OS2 | 9 | 125 | 12 | 9.6 | 123 | |
| 27560924 | シングルモード | OS2 | 9 | 125 | 24 | 12.6 | 188 | |

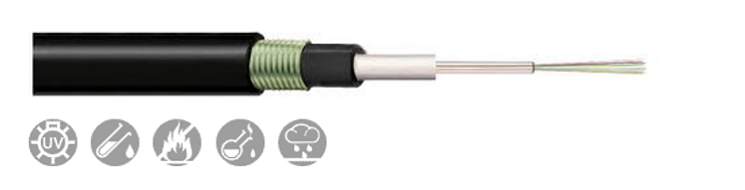

HITRONIC® HQW Armourd Outdoorシリーズ
用途：センタールースチューブ、GOF 光ファイバー、ネットワーク配線
| 構造 | 構造 | GOFファイバー+ルースチューブ+ケブラー +コルゲートスチール+アウターシース |
| ケブラー | 強化ガラス糸 | |
| コルゲートチューブ | スチールテープ | |
| アウターシース | PE 色：黒RAL9005相当 | |
| ファイバー(コート材含) | GOF ファイバー 250μm | |
| 線心識別 | 赤、緑、青、黄、灰、紫、茶、橙、白、桃、黒、ターコイズ | |
| 曲げ半径 | 固定配線時 | 15D |
| 移動配線時 | 20D | |
| 温度範囲 | 固定配線時 | -40℃～+70℃ |
| 引張強度 | 3000N(一時的：5000N) | |
| ハロゲンフリー | IEC60754-1 | |
特長
- PE(ポリエチレン)シースにより、屋外、埋設に好適な光ファイバーケーブル
- ハロゲンフリー
- スチールコルゲートのアーマードにより、高いメカストレス、防鼠効果に対応
- 屋外、直接埋設対応
アプリケーション
- WANネットワーク配線
- バックボーンネットワーク
- 広範囲の産業エリア
| 型番 | モード種類 | ファイバーコア外径 | ファイバークラッド外径 | ファイバー数 | 外径 (mm) | 概算重量 (kg/km) | 購入 | |
| 27900104 | マルチモード | OM1 | 62.5 | 125 | 4 | 9.6 | 88 | |
| 27900108 | マルチモード | OM1 | 62.5 | 125 | 8 | 9.6 | 88 | |
| 27900112 | マルチモード | OM1 | 62.5 | 125 | 12 | 9.6 | 88 | |
| 27900124 | マルチモード | OM1 | 62.5 | 125 | 24 | 9.6 | 88 | |
| 27900204 | マルチモード | OM2 | 50 | 125 | 4 | 9.6 | 88 | |
| 27900208 | マルチモード | OM2 | 50 | 125 | 8 | 9.6 | 88 | |
| 27900212 | マルチモード | OM2 | 50 | 125 | 12 | 9.6 | 88 | |
| 27900224 | マルチモード | OM2 | 50 | 125 | 24 | 9.6 | 88 | |
| 27900304 | マルチモード | OM3 | 50 | 125 | 4 | 9.6 | 88 | |
| 27900308 | マルチモード | OM3 | 50 | 125 | 8 | 9.6 | 88 | |
| 27900312 | マルチモード | OM3 | 50 | 125 | 12 | 9.6 | 88 | |
| 27900324 | マルチモード | OM3 | 50 | 125 | 24 | 9.6 | 88 | |
| 27900404 | マルチモード | OM4 | 50 | 125 | 4 | 9.6 | 88 | |
| 27900408 | マルチモード | OM4 | 50 | 125 | 8 | 9.6 | 88 | |
| 27900412 | マルチモード | OM4 | 50 | 125 | 12 | 9.6 | 88 | |
| 27900424 | マルチモード | OM4 | 50 | 125 | 24 | 9.6 | 88 | |
| 27900904 | シングルモード | OS2 | 9 | 125 | 4 | 9.6 | 88 | |
| 27900908 | シングルモード | OS2 | 9 | 125 | 8 | 9.6 | 88 | |
| 27900912 | シングルモード | OS2 | 9 | 125 | 12 | 9.6 | 88 | |
| 27900924 | シングルモード | OS2 | 9 | 125 | 24 | 9.6 | 88 | |
HITRONIC® HVW Armourd Outdoorシリーズ
用途：マルチルースチューブ、GOF 光ファイバー、ネットワーク配線
| 構造 | 構造 | GOFファイバー+ルースチューブ+ケブラー +コルゲートスチール+アウターシース |
| ケブラー | 強化ガラス糸 | |
| コルゲートチューブ | スチールテープ | |
| アウターシース | PE 色：黒RAL9005相当 | |
| ファイバー(コート材含) | GOF ファイバー 250μm | |
| 線心識別 | 赤、緑、青、黄、灰、紫、茶、橙、白、桃、黒、ターコイズ | |
| 曲げ半径 | 固定配線時 | 15D |
| 移動配線時 | 20D | |
| 温度範囲 | 固定配線時 | -40℃～+70℃ |
| 引張強度 | 3000N(一時的：5000N) | |
| ハロゲンフリー | IEC60754-1 | |
特長
- マルチチューブにより、最大114心に対応
- PE(ポリエチレン)シースにより、屋外、埋設に好適な光ファイバーケーブル
- ハロゲンフリー
- スチールコルゲートのアーマードにより、高いメカストレス、防鼠効果に対応
- 屋外、直接埋設対応
アプリケーション
- WANネットワーク配線
- バックボーンネットワーク
- 広範囲の産業エリア
| 型番 | モード種類 | ファイバーコア外径 | ファイバークラッド外径 | ファイバー数 | 外径 (mm) | 概算重量 (kg/km) | 購入 | |
| 26900924 | シングルモード | OS2 | 9 | 125 | 24 | 9.6 | 98 | |
| 26900948 | シングルモード | OS2 | 9 | 125 | 48 | 9.6 | 148 | |
| 26900972 | シングルモード | OS2 | 9 | 125 | 72 | 9.6 | 215 | |
| 26900996 | シングルモード | OS2 | 9 | 125 | 96 | 9.6 | 222 | |
| 26900944 | シングルモード | OS2 | 9 | 125 | 144 | 9.6 | 261 | |
HITRONIC® HQW-Plus Armourd Outdoorシリーズ
用途：センタールースチューブ、二重シース、GOF 光ファイバー、ネットワーク配線
| 構造 | 構造 | GOFファイバー+ルースチューブ+ケブラー +インナーシース+コルゲートスチール+アウターシース |
| ケブラー | 強化ガラス糸 | |
| インナーシース | PE 色：黒RAL9005相当 | |
| コルゲートチューブ | スチールテープ | |
| アウターシース | PE 色：黒RAL9005相当 | |
| ファイバー(コート材含) | GOF ファイバー 250μm | |
| 線心識別 | 赤、緑、青、黄、灰、紫、茶、橙、白、桃、黒、ターコイズ | |
| 曲げ半径 | 固定配線時 | 15D |
| 移動配線時 | 20D | |
| 温度範囲 | 固定配線時 | -40℃～+70℃ |
| 引張強度 | 3000N(一時的：5000N) | |
| ハロゲンフリー | IEC60754-1 | |
特長
- インナーシース入りで、過酷な環境から、光ファイバーを保護
- PE(ポリエチレン)シースにより、屋外、埋設に好適な光ファイバーケーブル
- ハロゲンフリー、低発煙性特性を保持
- スチールコルゲートのアーマードにより、高いメカストレス、防鼠効果に対応
- 屋外、直接埋設対応
アプリケーション
- WANネットワーク配線
- バックボーンネットワーク
- 広範囲の産業エリア
| 型番 | モード種類 | ファイバーコア外径 | ファイバークラッド外径 | ファイバー数 | 外径 (mm) | 概算重量 (kg/km) | 購入 | |
| 27920104 | マルチモード | OM1 | 62.5 | 125 | 4 | 9.6 | 95 | |
| 27920108 | マルチモード | OM1 | 62.5 | 125 | 8 | 9.6 | 95 | |
| 27920112 | マルチモード | OM1 | 62.5 | 125 | 12 | 9.6 | 95 | |
| 27920124 | マルチモード | OM1 | 62.5 | 125 | 24 | 12.6 | 135 | |
| 27920204 | マルチモード | OM2 | 50 | 125 | 4 | 9.6 | 95 | |
| 27920208 | マルチモード | OM2 | 50 | 125 | 8 | 9.6 | 95 | |
| 27920212 | マルチモード | OM2 | 50 | 125 | 12 | 9.6 | 95 | |
| 27920224 | マルチモード | OM2 | 50 | 125 | 24 | 12.6 | 135 | |
| 27920304 | マルチモード | OM3 | 50 | 125 | 4 | 9.6 | 95 | |
| 27920308 | マルチモード | OM3 | 50 | 125 | 8 | 9.6 | 95 | |
| 27920312 | マルチモード | OM3 | 50 | 125 | 12 | 9.6 | 95 | |
| 27920324 | マルチモード | OM3 | 50 | 125 | 24 | 12.6 | 135 | |
| 27920404 | マルチモード | OM4 | 50 | 125 | 4 | 9.6 | 95 | |
| 27920408 | マルチモード | OM4 | 50 | 125 | 8 | 9.6 | 95 | |
| 27920412 | マルチモード | OM4 | 50 | 125 | 12 | 9.6 | 95 | |
| 27920424 | マルチモード | OM4 | 50 | 125 | 24 | 12.6 | 95 | |
| 27920904 | シングルモード | OS2 | 9 | 125 | 4 | 9.6 | 95 | |
| 27920908 | シングルモード | OS2 | 9 | 125 | 8 | 9.6 | 95 | |
| 27920912 | シングルモード | OS2 | 9 | 125 | 12 | 9.6 | 95 | |
| 27920924 | シングルモード | OS2 | 9 | 125 | 24 | 12.6 | 135 | |

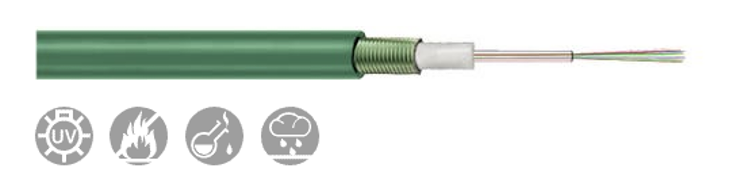

HITRONIC® HUW Armourd Universalシリーズ
用途：センタールースチューブ、GOF 光ファイバー、ネットワーク配線
| 構造 | 構造 | GOFファイバー+ルースチューブ+ケブラー +コルゲートスチール+アウターシース |
| ケブラー | 強化ガラス糸 | |
| インナーシース | PE 色：黒RAL9005相当 | |
| コルゲートチューブ | スチールテープ | |
| アウターシース | LSZHコンパウンド 色：緑 | |
| ファイバー(コート材含) | GOF ファイバー 250μm | |
| 線心識別 | 赤、緑、青、黄、灰、紫、茶、橙、白、桃、黒、ターコイズ | |
| 曲げ半径 | 固定配線時 | 15D |
| 移動配線時 | 20D | |
| 温度範囲 | 固定配線時 | -30℃～+70℃ |
| 引張強度 | 1500N(一時的：2700N) | |
| ハロゲンフリー | IEC60754-1 | |
| 難燃性 | IEC60332-1/IEC60332-3 (ファイバー数による) | |
| 低発煙性 | IEC61034-1/2 | |
特長
- インナーシース入りで、過酷な環境から、光ファイバーを保護
- PE(ポリエチレン)シースにより、屋外、埋設に好適な光ファイバーケーブル
- ハロゲンフリー、低発煙性特性を保持
- スチールコルゲートのアーマードにより、高いメカストレス、防鼠効果に対応
- 屋外、直接埋設対応
アプリケーション
- WANネットワーク配線
- バックボーンネットワーク
- 広範囲の産業エリア
| 型番 | モード種類 | ファイバーコア外径 | ファイバークラッド外径 | ファイバー数 | 外径 (mm) | 概算重量 (kg/km) | 難燃性 | 購入 | |
| 27500104 | マルチモード | OM1 | 62.5 | 125 | 4 | 9.6 | 105 | IEC 60332-1-2 | |
| 27500108 | マルチモード | OM1 | 62.5 | 125 | 8 | 9.6 | 105 | IEC 60332-1-2 | |
| 27500112 | マルチモード | OM1 | 62.5 | 125 | 12 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500124 | マルチモード | OM1 | 62.5 | 125 | 24 | 9.6 | 107 | IEC 60332-3-24 | |
| 27500204 | マルチモード | OM2 | 50 | 125 | 4 | 9.6 | 105 | IEC 60332-1-2 | |
| 27500208 | マルチモード | OM2 | 50 | 125 | 8 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500212 | マルチモード | OM2 | 50 | 125 | 12 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500224 | マルチモード | OM2 | 50 | 125 | 24 | 9.6 | 107 | IEC 60332-1-2 | |
| 27500304 | マルチモード | OM3 | 50 | 125 | 4 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500308 | マルチモード | OM3 | 50 | 125 | 8 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500312 | マルチモード | OM3 | 50 | 125 | 12 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500324 | マルチモード | OM3 | 50 | 125 | 24 | 9.6 | 107 | IEC 60332-3-24 | |
| 27500404 | マルチモード | OM4 | 50 | 125 | 4 | 9.6 | 88 | IEC 60332-3-24 | |
| 27500408 | マルチモード | OM4 | 50 | 125 | 8 | 9.6 | 88 | IEC 60332-1-2 | |
| 27500412 | マルチモード | OM4 | 50 | 125 | 12 | 9.6 | 88 | IEC 60332-3-24 | |
| 27500424 | マルチモード | OM4 | 50 | 125 | 24 | 9.6 | 88 | IEC 60332-1-2 | |
| 27500904 | シングルモード | OS2 | 9 | 125 | 4 | 9.6 | 105 | IEC 60332-1-2 | |
| 27500908 | シングルモード | OS2 | 9 | 125 | 8 | 9.6 | 105 | IEC 60332-1-2 | |
| 27500912 | シングルモード | OS2 | 9 | 125 | 12 | 9.6 | 105 | IEC 60332-3-24 | |
| 27500924 | シングルモード | OS2 | 9 | 125 | 24 | 9.6 | 107 | IEC 60332-1-2 | |
