ケーブルグランド SKINTOP® 選定表
ケーブルグランドとは、各種盤、中継ボックス、オペレーションボックス等に挿入するケーブルを固定し、ケーブル挿入部の防塵防水を確保する配線部品です。シンプルな部品ですが、素早い取付け、ケーブルの緩み(耐震性・ストレインリリーフ)、確実な気密性などが要求される重要なケーブルアクセサリです。
LAPPのケーブルグランドSKINTOP®には以下の特徴を持った製品です。
- 幅広いケーブルクランプ範囲
- IP68/69 防塵・防水規格対応
- 高い耐振動性能・シール性

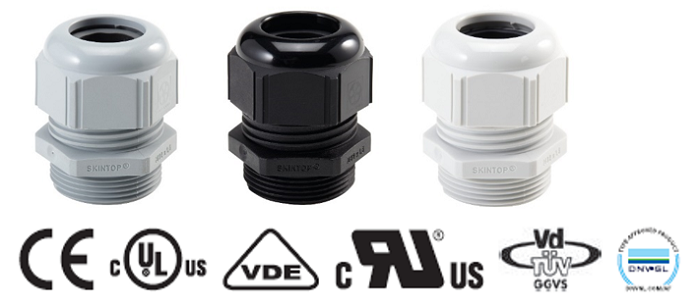

- 3色のボディカラー｜ シルバーグレー、ブラック、ライトグレー
- Mネジ対応
目次
1. SKINTOP® ST-Mシリーズ 仕様
2. SKINTOPの選定方法
3. SKINTOP選定表
SKINTOP ® ST-M / SKINTOP ® STR-M

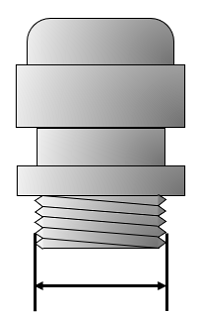

ネジ規格： Mネジ
用途：ケーブルグランド
| 構造 | デザイン | DIN IEC 62444 |
| ネジ | DIN EN 60423 (Mネジ) | |
| キャップナット | ポリアミド LAPPオリジナル台形ネジ |
|
| シールリング | CR (クロロプレンゴム) オゾン耐性、UV耐性有 |
|
| ボディ | ポリアミド LAPPオリジナル台形ネジ [キャップナット側] Mネジ [機器側] |
|
| Oリング | NBR (ニトリルゴム) <M40以上に付属> オゾン耐性、UV耐性有 |
|
| 保護等級 | IP 68 - 5 bar IP 69 NEMA Type 1, 12 |
|
| 難燃性 | V-2 (UL 94 準拠) | |
| 温度範囲 | 固定配線時 | -40°C～+100°C |
| 移動・可動配線時 | -20 °C～+100 °C | |
特長
- IP68/69 防塵・防水規格対応
- 高い耐振動性能
- 高いシール性能
- 幅広いケーブル外径に対応
- 小さいケーブル外径にも対応
- 幅広い耐熱温度
- シールリップ構造によりOリングが不要(ネジサイズM32 以下)
アプリケーション
- 各種機械周りの固定配線・移動配線・可動配線用
- 黒色は屋外使用可能
- SKINTOP®ST-M ISO/STR-M ISO は 接続ネジが長いので熱いハウジングに最適です

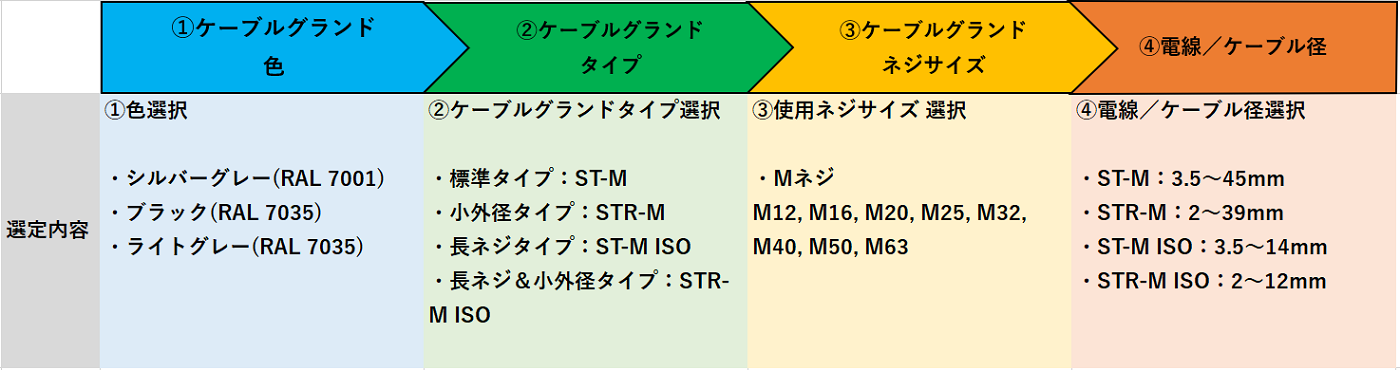

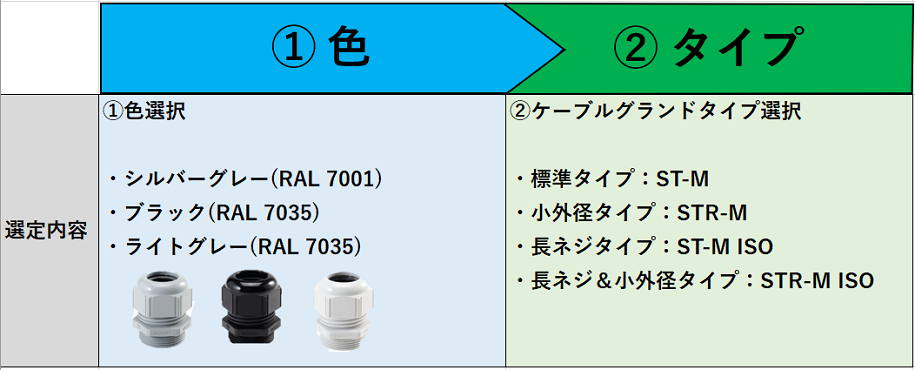

ケーブルグランド SKINTOPの購入／選定方法
ケーブルグランド SKINTOP® 選定表
標準タイプ ST-M
|
SKINTOP® ST-M 標準タイプ |
 |
SKINTOP®
|
|||||||||||||||||||||||||

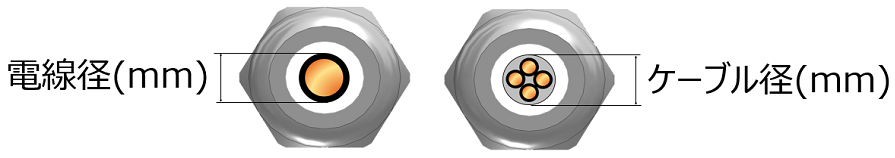

| 電線・ケーブル径(mm) |
SKINTOP用 |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M12-M63 |
M12 | M12(3.5-7mm) |
|
||||||||||||||||||||||||
| M16 | M16(4~10mm) |
|
|||||||||||||||||||||||||
| M20 | M20(6~13mm) |
|
|||||||||||||||||||||||||
| M25 | M25(8~17mm) |
|
|||||||||||||||||||||||||
| M32 | M32(9~21mm) |
|
|||||||||||||||||||||||||
| |

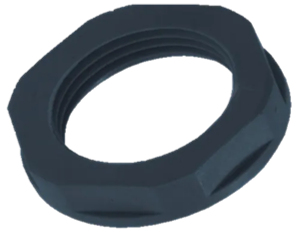

電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
|||||||||||||||||||||||||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | ||||
| M40 | M40(16~28mm) |
|
|||||||||||||||||||||||||
| M50 | M50(27~34mm) |
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | ||||
| M50 | M50(27~34mm) |
|
|||||||||||||||||||||||||
| M63 | M63(34~45mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
小外径タイプ STR-M
|
SKINTOP® STR-M 小外径タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M12-M63 |
M12 | M12(2~5mm) |
|
||||||||||||||||||||||||
| M16 | M16(3.5~7mm) |
|
|||||||||||||||||||||||||
| M20 | M20(4~10mm) |
|
|||||||||||||||||||||||||
| M25 | M25(5~13mm) |
|
|||||||||||||||||||||||||
| M32 | M32(6~15mm) |
|
|||||||||||||||||||||||||
| M40 | M40(9~23mm) |
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | ||||
| M50 | M50(24~29mm) |
|
|||||||||||||||||||||||||
| M63 | M63(28~39mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
長ネジタイプ ST-M ISO
|
SKINTOP® ST-M ISO 長ネジタイプ |
|
SKINTOP®
|
||||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
|||||||||||||||||||||||||||
| 1 | 2 | 3 |
4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |||||
|
ネジサイズ M16-M25 |
M16 | M16(3.5-８mm) |
|
|||||||||||||||||||||||||
| M20 | M20(5~12mm) |
|
||||||||||||||||||||||||||
| M25 | M25(9~14mm) |
|
||||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
長ネジ＆ 小外径タイプ STR-M ISO
|
SKINTOP® STR-M ISO 長ネジ& 小外径タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M16-M25 |
M16 | M16(2~6mm) |
|
||||||||||||||||||||||||
| M20 | M20(4~9mm) |
|
|||||||||||||||||||||||||
| M25 | M25(6~12mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
標準タイプ ST-M
|
SKINTOP® ST-M 標準タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M12-M63 |
M12 | M12(3.5-7mm) |
|
||||||||||||||||||||||||
| M16 | M16(4~10mm) |
|
|||||||||||||||||||||||||
| M20 | M20(6~13mm) |
|
|||||||||||||||||||||||||
| M25 | M25(8~17mm) |
|
|||||||||||||||||||||||||
| M32 | M32(9~21mm) |
|
|||||||||||||||||||||||||
| |
電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
|||||||||||||||||||||||||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | ||||
| M40 | M40(16~28mm) |
|
|||||||||||||||||||||||||
| M50 | M50(27~34mm) |
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | ||||
| M50 | M50(27~34mm) |
|
|||||||||||||||||||||||||
| M63 | M63(34~45mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
小外径タイプ STR-M
|
SKINTOP® STR-M 小外径タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M12-M63 |
M12 | M12(2~5mm) |
|
||||||||||||||||||||||||
| M16 | M16(3.5~7mm) |
|
|||||||||||||||||||||||||
| M20 | M20(4~10mm) |
|
|||||||||||||||||||||||||
| M25 | M25(5~13mm) |
|
|||||||||||||||||||||||||
| M32 | M32(6~15mm) |
|
|||||||||||||||||||||||||
| M40 | M40(9~23mm) |
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | ||||
| M50 | M50(24~29mm) |
|
|||||||||||||||||||||||||
| M63 | M63(28~39mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
長ネジタイプ ST-M ISO
|
SKINTOP® ST-M ISO 長ネジタイプ |
|
SKINTOP®
|
||||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
|||||||||||||||||||||||||||
| 1 | 2 | 3 |
4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |||||
|
ネジサイズ M12-M25 |
M12 | M12(3.5-7mm) |
|
|||||||||||||||||||||||||
| M16 | M16(3.5~8mm) |
|
||||||||||||||||||||||||||
| M20 | M20(5~12mm) |
|
||||||||||||||||||||||||||
| M25 | M25(9~14mm) |
|
||||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
長ネジ＆ 小外径タイプ STR-M ISO
|
SKINTOP® STR-M ISO 長ネジ& 小外径タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M16-M25 |
M16 | M16(2~6mm) |
|
||||||||||||||||||||||||
| M20 | M20(4~9mm) |
|
|||||||||||||||||||||||||
| M25 | M25(6~12mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
標準タイプ ST-M
|
SKINTOP® ST-M 標準タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M12-M63 |
M12 | M12(3.5-7mm) |
|
||||||||||||||||||||||||
| M16 | M16(4~10mm) |
|
|||||||||||||||||||||||||
| M20 | M20(6~13mm) |
|
|||||||||||||||||||||||||
| M25 | M25(8~17mm) |
|
|||||||||||||||||||||||||
| M32 | M32(9~21mm) |
|
|||||||||||||||||||||||||
| |
電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
|||||||||||||||||||||||||
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | ||||
| M40 | M40(16~28mm) |
|
|||||||||||||||||||||||||
| M50 | M50(27~34mm) |
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | ||||
| M50 | M50(27~34mm) |
|
|||||||||||||||||||||||||
| M63 | M63(34~45mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
小外径タイプ STR-M
|
SKINTOP® STR-M 小外径タイプ |
|
SKINTOP®
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | ||||
|
ネジサイズ M12-M63 |
M12 | M12(2~5mm) |
|
||||||||||||||||||||||||
| M16 | M16(3.5~7mm) |
|
|||||||||||||||||||||||||
| M20 | M20(4~10mm) |
|
|||||||||||||||||||||||||
| M25 | M25(5~13mm) |
|
|||||||||||||||||||||||||
| M32 | M32(6~15mm) |
|
|||||||||||||||||||||||||
| M40 | M40(9~23mm) |
|
|||||||||||||||||||||||||
| 電線・ケーブル径(mm) | SKINTOP用 ロックナット (別売) |
||||||||||||||||||||||||||
| 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | ||||
| M50 | M50(24~29mm) |
|
|||||||||||||||||||||||||
| M63 | M63(28~39mm) |
|
|||||||||||||||||||||||||
※LAPPのカタログに記載されている[クランプ範囲]はVDEにて検証された値です。詳しくはこちらのコラムで解説しています。
