2024年春 新製品情報 【ケーブル・ケーブルグランド・マーキング・工具/アクセサリ】

[目次]

●マーキングシステム
1. FLEXIMARK® THERMO CLIP
2. FLEXIMARK® THERMO SPOT
3. FLEXIMARK® THERMO SPOT-B
4. FLEXIMARK® THERMO WRAP
5. FLEXIMARK® THERMO CLIP 70 °C スターターキット

●ケーブルグランド
6. SKINDICHT® VENT PA6
7. PA ロックナット
8. ドレインプラグ

●工具/アクセサリ
9. リール型フェルール端子
10. 銅製圧着端子
11. ニッケル製圧着端子
12. V2Aステンレス製圧着端子

●ケーブル

13. ÖLFLEX® SOLAR H1 BUR
14. ETHERLINE® FD bioP Cat.5e
15. UNIRAIL S 50264-3-2 300V MM FR
16. UNIRAIL S 50264-3-2 300V MMS FR
17. UNIRAIL S 50264-3-2 600V MM FR
18. UNIRAIL S 50264-3-2 600V MMS FR
19. UNIRAIL S 50264-3-1 600V M FR

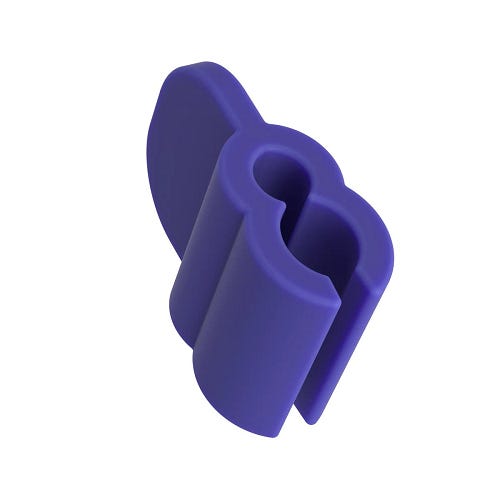

動力ケーブルの監視用温度インジケータ。メモリー効果付き、ハロゲンフリー材質。

• 付属の温度インジケータにより、ケーブル温度が高温になると色が変色。電気機器の点検などが可能。

• 過熱した電気部品を素早く特定することで、迅速な原因分析が可能。

• 適切な対策を開始し、マシンのダウンタイムを回避。

• 24時間365日の監視とメモリー効果により、温度超過を継続的に記録することが可能で、過熱の早期警告として機能。

• 安全に、素早く、簡単に装着可能。

• 火災時に有害ガスを発生しないハロゲンフリー材。

• 2.3～31.0mmのケーブル径に対応する各種サイズをご用意。

• 様々なパッケージ単位で提供。

• 温度超過の表示用。

• 53 °C～70 °Cの温度で色が可逆変化。（色は元に戻ります）。

• + 71 °Cの温度で色が不可逆変化（色は元に戻りません）。

• 動力ケーブルに取り付け。

• 乾燥した室内でも使用可能。

電気機器監視用温度インジケータ、メモリー効果付き、作動温度+52 °C。

• 付属の温度インジケータにより、ケーブル温度が高温になると色が変色。電気機器の点検などが可能。

• 過熱した電気部品を素早く特定することで、迅速な原因分析が可能。

• 適切な対策を開始し、マシンのダウンタイムを回避。

• 24時間365日の監視とメモリー効果により、温度超過を継続的に記録することが可能で、過熱の早期警告として機能。

• 安全に、素早く、簡単に装着可能。

• 様々なパッケージ単位で提供。

• 温度超過の表示用。

• +52 °Cの温度で色が不可逆変化します（色は元に戻りません）。

• 電気部品へ貼り付け。

• 乾燥した室内でも使用可能。

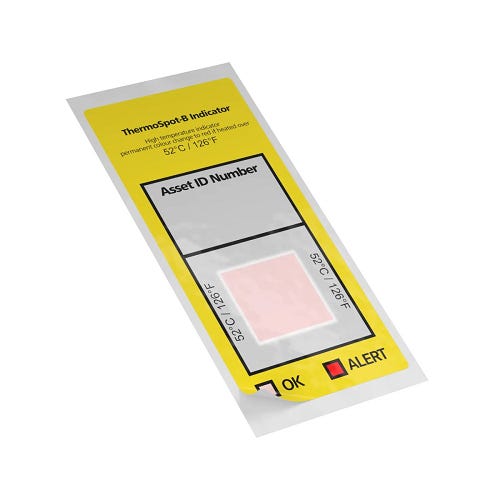

電気機器監視用温度インジケータ、メモリー効果付き、作動温度+52 °C。

• 付属の温度インジケータにより、ケーブル温度が高温になると色が変色。電気機器の点検などが可能。

• 過熱した電気部品を素早く特定することで、迅速な原因分析が可能。

• 適切な対策を開始し、マシンのダウンタイムを回避。

• 24時間365日の監視とメモリー効果により、温度超過を継続的に記録することが可能で、過熱の早期警告として機能。

• 安全に、素早く、簡単に装着可能。

• 様々なパッケージ単位で提供。

• 温度超過の表示用。

• +52 °Cの温度で色が不可逆変化します（色は元に戻りません）。

• 電気部品へ貼り付け。

• 乾燥した室内でも使用可能。

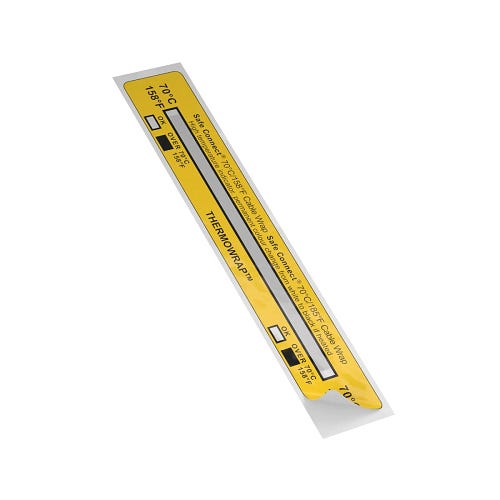

動力ケーブル監視用温度インジケータ、メモリー効果付き、作動温度2パターン（+70 °C or+90 °C）に対応。

• 付属の温度インジケータにより、ケーブル温度が高温になると色が変色。電気機器の点検などが可能。

• 過熱した電気部品を素早く特定することで、迅速な原因分析が可能。

• 適切な対策を開始し、マシンのダウンタイムを回避。

• 24時間365日の監視とメモリー効果により、温度超過を継続的に記録することが可能で、過熱の早期警告として機能。

• 安全に、素早く、簡単に装着可能。

• 33mmまでのケーブル径に対応。

• 様々なパッケージ単位で提供。

• 温度超過の表示用。

• +70 °C or +90 °Cの温度で色が不可逆変化します（型番によります）。

• パワーケーブルとの使用。

• 乾燥した室内でも使用可能。

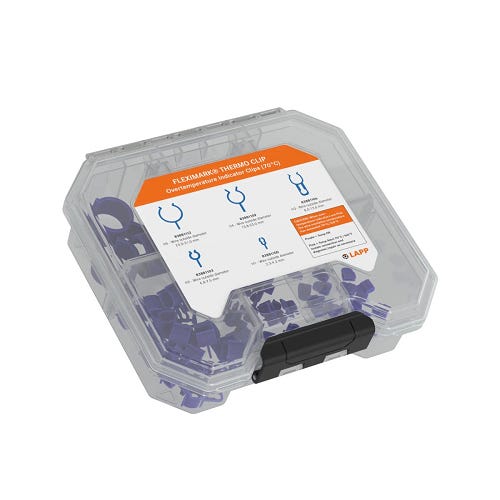

FLEXIMARK® THERMO CLIP温度インジケータの基本部品のスターターキット。(ケース付き)

• FLEXIMARK® THERMO CLIP 温度インジケータを付いた基本部品のスターターキット。 ケーブル径2.3～31.0 mm用の5種類のサイズに適応したCLIP。

• 各仕切りスペースのサイズは個別に調整できます。

• 現場、プラントの保全や検査など、メンテナンスでの使用に好適。

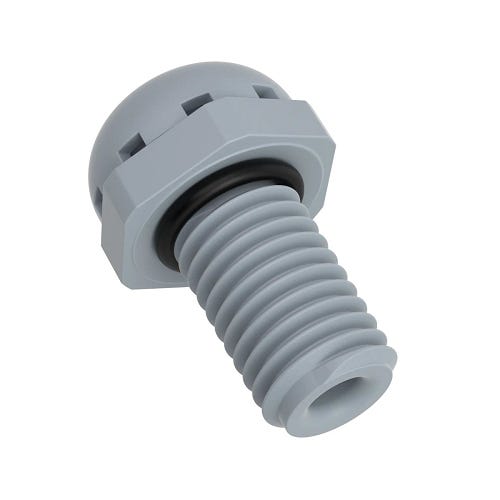

盤内圧力調整用のベントプラグ。

• 圧力調整機能により、盤やBOXが閉じているときに圧力補正。

• 圧力補正により湿気や凝縮水の発生を防止。

• 「PLUS」が付いた型番の空気流量は、3.5 l/min、その他の型番では0.8 l/min。

• UL認証により、北米市場に対応。

• 最適な換気が必要な密閉型盤、BOX。

• 優れた耐油性および耐薬品性。

• 黒色はUV耐性があり、屋外使用に好適。

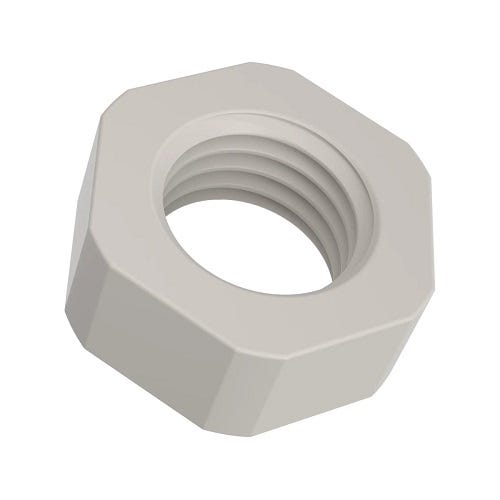

プラスチック製(ポリアミド)ロックナット、M6およびM8ネジ、圧力補正ベントSKINDICHT® VENTと併用。

• サイズはM6x0.75とM8x1.0を展開。

• SKINDICHT® VENT 圧力補正用部品のロックナット。

• ネジ切り無しの開口穴用。

• 優れた耐油性および耐薬品性。

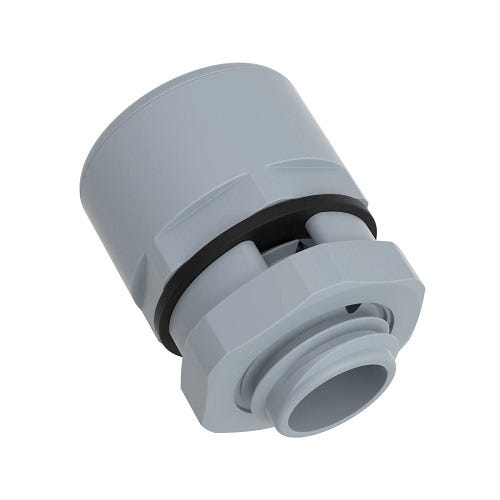

M12のドレインプラグ。盤、boxから結露水を排水、高湿度のアプリケーション向け。

• 高湿度、大きな温度変化、圧力差によって発生する盤、boxの結露水の排水用。

• 結露水の排水により、アプリケーションの故障リスクを低減し、メンテナンス作業を最小限に抑制。

• 毎時1.8リットル以上の排水力。

• 保護機能：IP56に準拠。

• M12と小さいため、狭いスペースに好適。

• 保護等級の高い密閉盤、BOX。ネジ式／開口穴）。

• 優れた耐油性および耐薬品性。

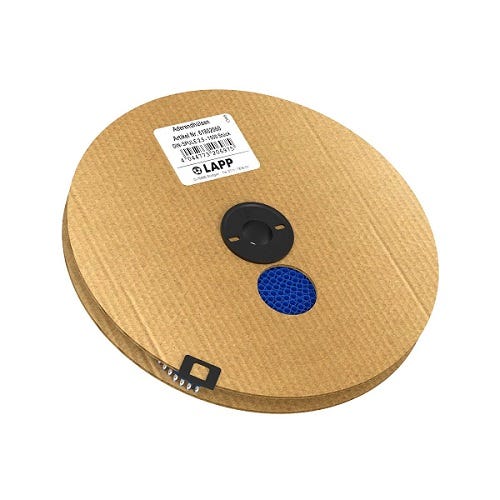

新色展開、多種の導体サイズに適合。

• リール型のフェルール端子で、作業時間短縮。

• 量産向けハーネスに好適。

• GLW圧着機との組み合わせ。

• UL認証により、北米市場に対応。

• 圧着機による（半）自動圧着用。

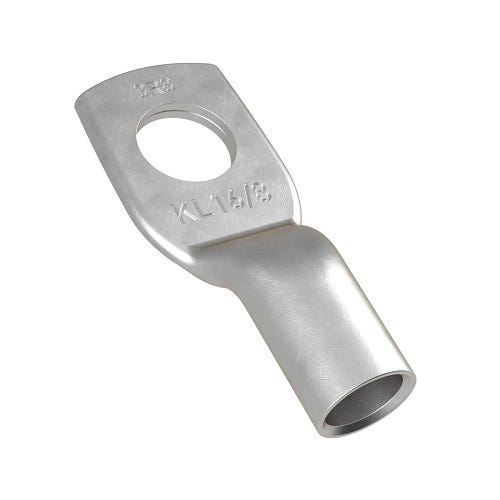

銅製圧着端子、耐熱温度+180 °C、耐熱電線・ケーブルでの使用に好適、様々なサイズ展開。

• 耐熱温度：最大+180 °C。

• 同等の耐熱性を持つÖLFLEX® HEAT電線・ケーブルに対応（ÖLFLEX® HEAT 180製品シリーズなど）。

• DIN EN IEC 61238-1-1に準拠し、ÖLFLEX® HEAT 180ケーブルで1,000試験サイクルの耐熱試験を実施。

• KLAUKE圧着工具との使用に好適。

• 銅製圧着端子は、ステンレス製の圧着端子より、低い接触抵抗。

• UL認証により、北米市場に対応。

• 導体撚線クラスDIN EN 60228 class2およびclass5ケーブル用。

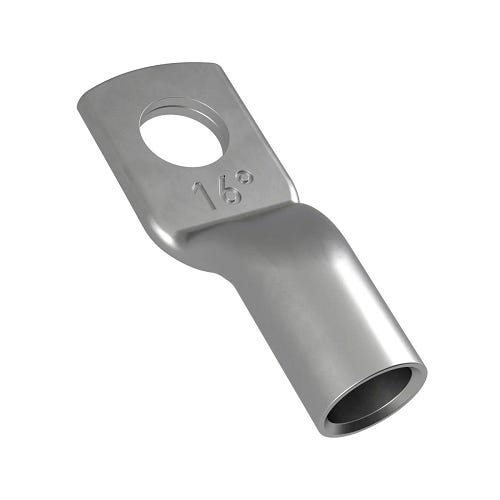

ニッケル製圧着端子、耐熱温度+650 °C、耐熱電線・ケーブルでの使用に好適、様々なサイズ展開。

• 耐熱温度：最大+650 °C。

• 同等の耐熱性を持つニッケル導体のÖLFLEX® HEAT電線に対応。

• 純ニッケル導体とは、接触抵抗は最も低い。

• KLAUKE圧着工具との使用に好適。

• 平らな取付面と精密な加工により、圧着工程を簡素化。

• 導体撚線クラスDIN EN 60228 class2およびclass5ケーブル用。

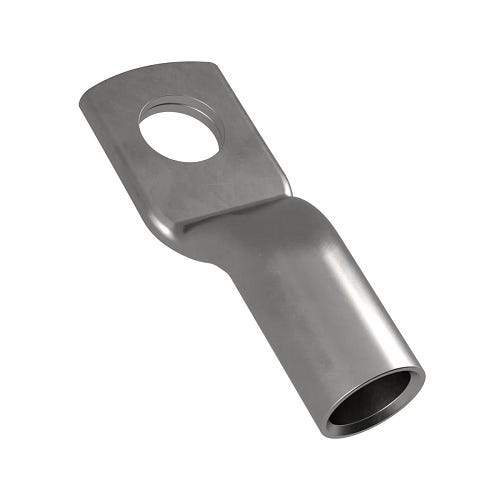

V2Aステンレス製圧着端子、耐熱温度+400 °C、耐熱電線・ケーブルでの使用に好適、様々なサイズ展開。

• 耐熱温度：最大+400 °C。

• 同等の耐熱性を持つÖLFLEX® HEATケーブル/電線に対応。

• KLAUKE圧着工具との使用に好適。

• 平らな取付面と精密な加工により、圧着工程を簡素化。

• 導体撚線クラスDIN EN 60228 class2およびclass5ケーブル用。

• 耐腐食性および耐酸性。

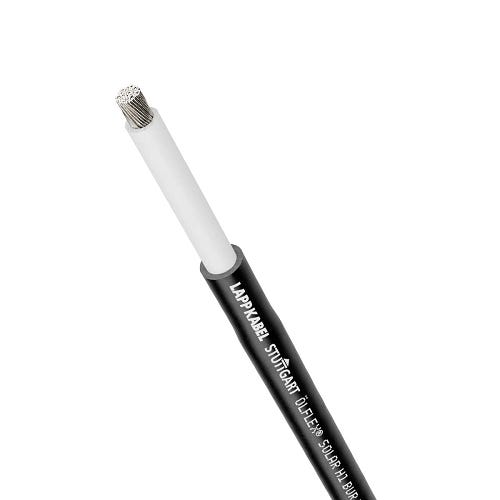

H1Z2Z2-Kソーラーケーブル、AD8、Dca、IEC認証、1.8 kVまでのDCアプリケーション、配管または床砂での地中埋設に好適。

• 防火要件に準拠したハロゲンフリー絶縁体とシース。

• EU指令305/2011(BauPVO/CPR)に基づいて分類された燃焼挙動で、型番はwww.lappkabel.de/cpr で選択。

• 横方向防水ケーブルのため、汚染されていない浅い水中での恒久的な水没が可能： IEC 60364-5-51 および IEC 62440 に準拠したAD8。

• 向上した機械的強度により、UL 854に準拠した「耐衝撃性試験」と「耐破砕性試験」を実施し、床砂を敷設したケーブル配線用の溝への地下敷設に好適。

• 架橋絶縁とシース材により、高温または高電流負荷での長寿命を確保し、高絶縁耐力と高い短絡温度実現。

• IEC規格を取得。

• H1Z2Z2-K準拠のEN 50618に基づく想定耐用年数は25年です。

• DC導体を外側から識別できるように、3つの異なるシース色をご用意。

• 材料をスマートに選択することで優れた費用対効果を実現。

• EN 50618に準拠したアースおよび非アース太陽光発電システムでの保護されていない接続用。

• ソーラーモジュールの相互接続用。

• 1.8 kVまでの直流アプリケーション。

• EPIC® SOLARシリーズのソーラーコネクタとの使用。

• 固定配線、必要に応じて移動配線も可能。

• ドレイン付き保護コンジットにて直接埋設が可能。

• VDE 0891-6およびDIN EN 50174-3に準拠した床砂を敷設したケーブル配線用の溝への地下敷設。

• 閉された設置ダクト、石膏ボード、装置内に配線可能です。

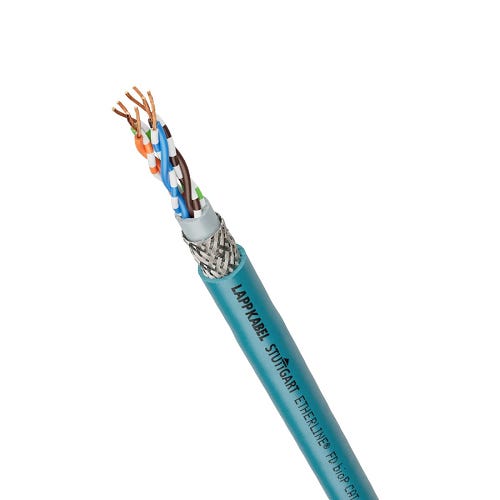

可動用Cat.5eイーサネットケーブル (1000 Mbit/s)、バイオベースのアウターシース、UL認証

• バイオベースのアウターシースを使用した持続可能性のあるバージョンは、再生可能な原材料を40％以上使用（ASTM D6866による）。製品特性は、通常の原材料を使用した標準品と同様。

• 部分的にバイオベースのプラスチックを使用したアウターシースは、化石燃料への依存を軽減し、カーボンフットプリントを削減。

• Cat5eによる高速なデータ通信。最大1000 Mbit/s。

• 100 MHzまでの周波数帯域で、アナログ・デジタル信号の伝送に対応。

• 高カバー率の銅編組シールドで理想的なEMC対策。

• UL/CSA認証により、北米対応。

• ハロゲンフリーで難燃性の素材は、火災時による危険を軽減。

• ケーブルキャリアで1000万回以上の曲げ試験に合格。

• EtherCATおよびEtherNet/IPアプリケーションに好適。

• 電磁両立性（EMC）が必要な環境。

• 最大60mまでのパッチコードアセンブリに好適。

• 機械可動部やケーブルキャリアで使用可能な可動ケーブル。

• バイオTPU製アウターシースは、鉱物油ベースの潤滑剤を始め多くの化学薬品に耐性有。

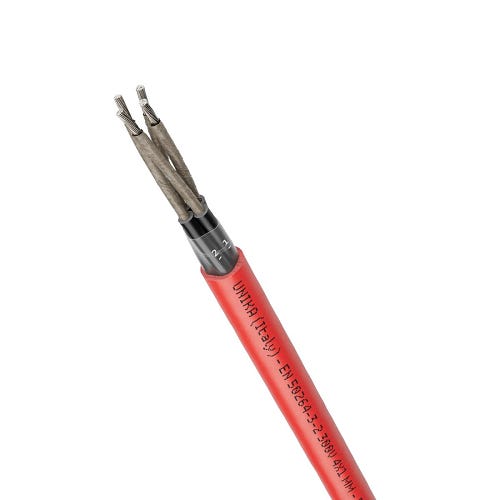

300V難燃耐火性コントロールケーブル、DIN EN 50264-3-2 (タイプMM)に準拠、DIN EN 50200の鉄道車両での使用に準拠した120分までの耐火ケーブル。

• 人身事故および器物損害に対する保護。

• 火災の影響下で最大120分間の耐火性能（DIN EN 50200による分類PH120）。

• 鉄道車両用規格に準拠：DIN EN 50264-3-2、タイプMMに準拠した火災安全性およびケーブル設計要件；DIN EN 45545-2、ハザードレベルHL3に準拠した火災挙動。

• 架橋絶縁とシース材により、高温または高電流負荷での長寿命と高絶縁耐力。

• ハロゲンフリーで高難燃性な材質により、火災時に火炎伝播や高煙密度、有毒ガスの発生リスクを低減。

• 肉薄による省スペース化。

• 鉄道車両の安全関連部品の配線用。

• 代表的な用途は、火災発生時に一定時間機能を維持する必要のある警報、照明、通信目的の非常電源回路。

• 鉄道車両での固定設置や動きに制限があるアプリケーション用途。

• 乾燥または湿潤環境、特に厳しい環境および油性のある環境で使用可能。

• 架橋ポリマー材は、油、燃料、アルカリ、酸に対して高い耐性を保持。

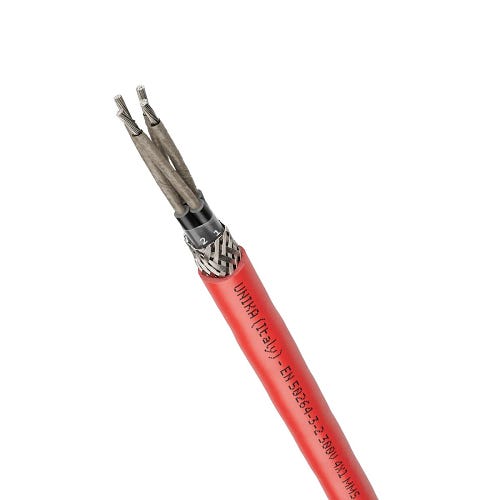

300V難燃耐火性シールド付きコントロールケーブル、DIN EN 50264-3-2 (タイプMMS)に準拠、DIN EN 50200の鉄道車両での使用に準拠した120分までのシールド付き耐火ケーブル。

• 人身事故および器物損害に対する保護。

• 火災の影響下で最大120分間の耐火性能（DIN EN 50200による分類PH120）。

• 鉄道車両用規格に準拠：DIN EN 50264-3-2、タイプMMSに準拠した火災安全性およびケーブル設計要件；DIN EN 45545-2、ハザードレベルHL3に準拠した火災挙動。

• 架橋絶縁とシース材により、高温または高電流負荷での長寿命と高絶縁耐力。

• ハロゲンフリーで高難燃性な材質により、火災時に火炎伝播や高煙密度、有毒ガスの発生リスクを低減。

• 肉薄による省スペース化。

• 鉄道車両の安全関連部品の配線用。

• 電磁両立性（EMC）が必要な環境に好適。

• 代表的な用途は、火災発生時に一定時間機能を維持する必要のある警報、照明、通信目的の非常電源回路。

• 鉄道車両での固定設置や動きに制限があるアプリケーション用途。

• 乾燥または湿潤環境、特に厳しい環境および油性のある環境で使用可能。

• 架橋ポリマー材は、油、燃料、アルカリ、酸に対して高い耐性を保持。

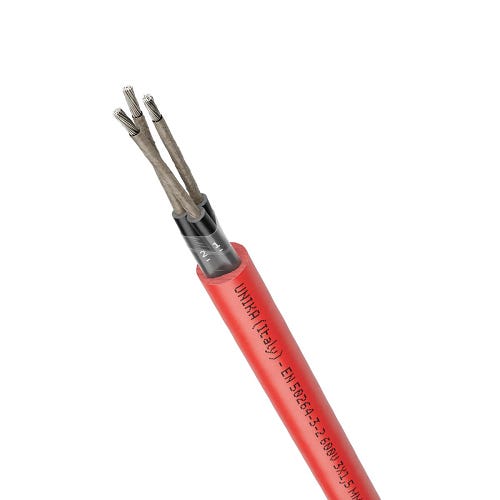

600V難燃耐火性コントロールケーブル、DIN EN 50264-3-2 (タイプMM)に準拠、DIN EN 50200の鉄道車両での使用に準拠した120分までの耐火ケーブル。

• 人身事故および器物損害に対する保護。

• 火災の影響下で最大120分間の耐火性能（DIN EN 50200による分類PH120）。

• 鉄道車両用規格に準拠：DIN EN 50264-3-2、タイプMMに準拠した火災安全性およびケーブル設計要件；DIN EN 45545-2、ハザードレベルHL3に準拠した火災挙動。

• 架橋絶縁とシース材により、高温または高電流負荷での長寿命と高絶縁耐力。

• ハロゲンフリーで高難燃性な材質により、火災時に火炎伝播や高煙密度、有毒ガスの発生リスクを低減。

• 肉薄による省スペース化。

• 鉄道車両の安全関連部品の配線用。

• 代表的な用途は、火災発生時に一定時間機能を維持する必要のある警報、照明、通信目的の非常電源回路。

• 鉄道車両での固定設置や動きに制限があるアプリケーション用途。

• 乾燥または湿潤環境、特に厳しい環境および油性のある環境で使用可能。

• 架橋ポリマー材は、油、燃料、アルカリ、酸に対して高い耐性を保持。

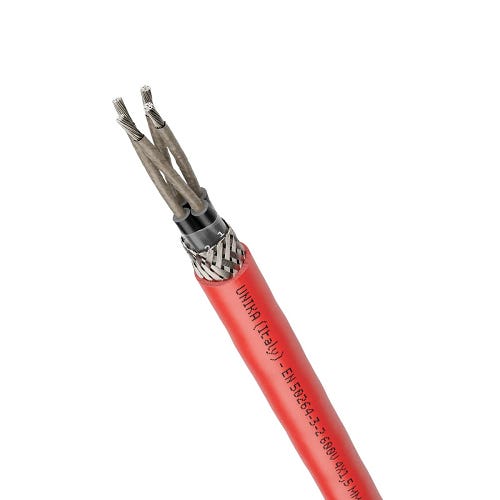

600V難燃耐火性シールド付きコントロールケーブル、DIN EN 50264-3-2 (タイプMMS)に準拠、DIN EN 50200の鉄道車両での使用に準拠した120分までのシールド付き耐火ケーブル。

• 人身事故および器物損害に対する保護。

• 火災の影響下で最大120分間の耐火性能（DIN EN 50200による分類PH120）。

• 鉄道車両用規格に準拠：DIN EN 50264-3-2、タイプMMSに準拠した火災安全性およびケーブル設計要件；DIN EN 45545-2、ハザードレベルHL3に準拠した火災挙動。

• 架橋絶縁とシース材により、高温または高電流負荷での長寿命と高絶縁耐力。

• ハロゲンフリーで高難燃性な材質により、火災時に火炎伝播や高煙密度、有毒ガスの発生リスクを低減。

• 肉薄による省スペース化。

•  鉄道車両の安全関連部品の配線用。

• 電磁両立性（EMC）が必要な環境に好適。

• 代表的な用途は、火災発生時に一定時間機能を維持する必要のある警報、照明、通信目的の非常電源回路。

• 鉄道車両での固定設置や動きに制限があるアプリケーション用途。

• 乾燥または湿潤環境、特に厳しい環境および油性のある環境で使用可能。

• 架橋ポリマー材は、油、燃料、アルカリ、酸に対して高い耐性を保持。

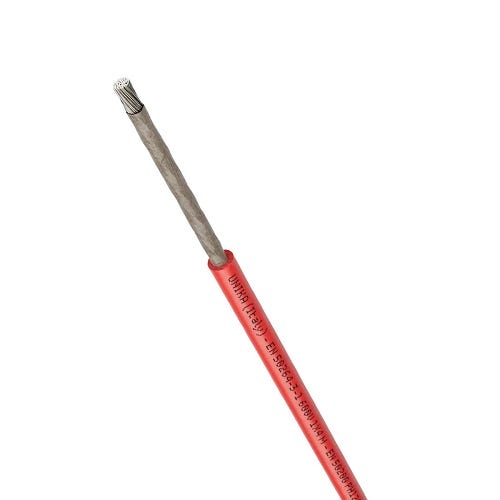

600V難燃耐火性単線ケーブル、DIN EN 50264-3-1 (タイプM)に準拠、DIN EN 50200の鉄道車両での使用に準拠した120分までの耐火単線ケーブル。

• 人身事故および器物損害に対する保護。

• 火災の影響下で最大120分間の耐火性能（DIN EN 50200による分類PH120）。

• 鉄道車両用規格に準拠：DIN EN 50264-3-2、タイプMに準拠した火災安全性およびケーブル設計要件；DIN EN 45545-2、ハザードレベルHL3に準拠した火災挙動。

• 架橋絶縁とシース材により、高温または高電流負荷での長寿命と高絶縁耐力。

• ハロゲンフリーで高難燃性な材質により、火災時に火炎伝播や高煙密度、有毒ガスの発生リスクを低減。

• 肉薄による省スペース化。

• 鉄道車両の安全関連部品の配線用。

• 代表的な用途は、火災発生時に一定時間機能を維持する必要のある警報、照明、通信目的の非常電源回路。

• 鉄道車両での固定設置や動きに制限があるアプリケーション用途。

• 乾燥または湿潤環境、特に厳しい環境および油性のある環境で使用可能。

• 架橋ポリマー材は、油、燃料、アルカリ、酸に対して高い耐性を保持。
